一種可有效節約變壓器用材成本的硅鋼疊鐵心方形鐵心軛結構

放大字體  縮小字體 發布日期：2024-03-18  瀏覽次數：2888
近年來，我國電力需求增長迅速。電網的高速建設和投資拉動了輸變電設備的市場需求。市場對配電變壓器的需求隨著電網的高速建設快速增長。但是，變壓器在運行過程中受磁力、電場力、外部作用力等影響，在發生二次側短路故障時，變壓器的短路電流為額定電流的25～30倍，危及變壓器的安全運行。國家標準《電力變壓器能效限定值及能效等級》（GB 20052—2020）的頒布，對變壓器制造企業的生產成本和制造方案提出了更高要求。

 1.變壓器主要材料作用、材料成本及其所占比重
變壓器制造材料主要由鐵心、繞組、變壓器油以及鋼板組成。其中，繞組分為高壓繞組和低壓繞組，材料為無氧銅。高壓繞組和低壓繞組套在鐵心柱上，由于纏繞匝數不同，通過電磁感應原理將磁能轉化為電能，實現變壓器電壓、電流的轉換。鐵心是變壓器的骨架，起到支撐繞組的作用，是變壓器磁能的來源，材料為高導磁硅鋼片。變壓器油即礦物質油，在變壓器的生產使用中起絕緣和散熱作用。鋼板主要是夾緊變壓器鐵心的夾件和容納變壓器油的油箱，起到緊固變壓器鐵心和容納變壓器油的作用。鋼板材料型號主要為Q235鋼材。

某企業變壓器實際生產的型號為S20-M-100和S20-M-200。變壓器材料成本及其比重，如表1所示。變壓器繞組（銅）和變壓器鐵心（硅鋼）的材料成本占變壓器材料總成本的比重最多，其中繞組（銅）材料成本所占比重最大，超過55%?？梢?jiàn)，繞組材料成本對變壓器的整體制造成本起決定性作用，因此如何減少繞組材料成本即銅的用量對降低變壓器制造企業的生產成本具有重要的實際意義。

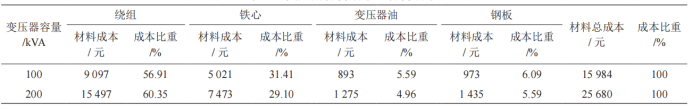

表1 某企業變壓器材料成本及材料成本比重表

2.硅鋼疊鐵心方形鐵心軛結構能效變壓器的結構設計

硅鋼疊鐵心方形鐵心軛結構能效變壓器與常規變壓器最大的不同在于鐵心軛為方形結構。鐵心軛的主級與最末級的寬度相等，為長圓形結構。而常規的變壓器鐵心軛為類圓形。硅鋼疊鐵心方形鐵心軛結構能效變壓器整體布局的優勢在于通過旁螺桿和拉螺桿將L形上夾件、U形下夾件、鋼擋板緊固成一個整體，以增強變壓器抗軸向短路力、輻向短路力的能力。

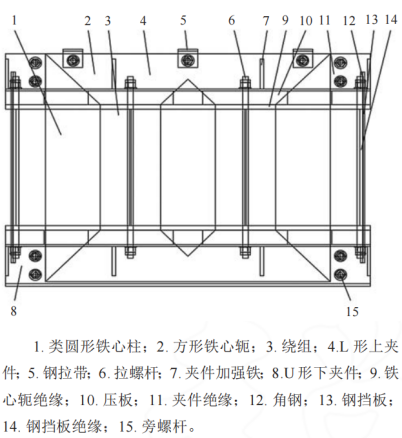

圖1 硅鋼疊鐵心方形鐵心軛結構能效變壓器整體布局

為與硅鋼疊鐵心方形鐵心軛結構相匹配，研發人員提出一種全新的上夾件L形結構、下夾件類U形結構用于方形鐵心軛的夾緊與上下緊固，結構樣式如下。

同時還提出一種新的整體鐵心軛絕緣壓板結構來壓緊變壓器繞組。與常規的分開式鐵心軛絕緣結構不同的地方在于壓板結構為一個整體，可以更好地承受來自繞組的軸向短路力。鐵心軛絕緣壓板整體鐵心軛絕緣壓板用10 mm厚的層壓木制作而成，同時在其上若干部位開槽（槽深4 mm、槽寬10 mm）用來導油。鐵心軛絕緣壓板為一個整體，比常規的分體式壓板結構緊湊，抗短路能力更強。
3.硅鋼疊鐵心方形鐵心軛結構能效變壓器與常規類圓形鐵心軛結構變壓器的材料對比
通過理論計算在同經驗系數、同制造工藝的基礎上，對型號為S20-M-100的變壓器進行成本對比，結果如表2所示。通過材料對比表可知，對于同經驗系數、同制造工藝的基礎上相同型號和容量的疊鐵心變壓器產品，硅鋼疊鐵心方形鐵心軛結構比類圓形鐵心軛結構成本減少693元，占類圓形鐵心軛結構總成本的4.34%，節省材料成本效果明顯。



特別提示：本信息由相關企業自行提供，真實性未證實，僅供參考。請謹慎采用，風險自負。
